Обов'язкові вимоги безпечного монтування котла SMARTIN

Після придбання котла до його встановлення та експлуатації уважно вивчіть ці Рекомендації. Особи, які не ознайомилися з рекомендаціями до монтажу, експлуатації та обслуговування котла не допускаються!

Увага!

1. Усі роботи з монтажу котла, підбору та встановлення комплектуючого обладнання котла та системи опалення в цілому повинні проводитись кваліфікованими фахівцями, які мають дозвіл (ліцензію) на монтаж опалювальних систем.
2. Налагодження та сервісне обслуговування складного котлового обладнання (запобіжні клапани; мембранні баки; газові, дизельні, пелетні пальники; електроустановки тощо), а також запуск котлів з таким обладнанням в експлуатацію повинні виконувати кваліфіковані фахівці, які мають дозвіл на обслуговування обладнання даного типу.
3. Підключення електричного живлення має здійснювати ліцензована організація з кваліфікованим атестованим персоналом відповідно до вимог «Правил влаштування електроустановок» (ПВЕ).
4. Вимагайте заповнення документів торгуючою, монтажною та обслуговуючою організаціями. Це необхідно для набрання чинності гарантійних зобов'язань.
5. Пам'ятайте, у разі не заповнення організацією, що торгує, свідоцтва про купівлю, гарантія обчислюється з моменту виготовлення обладнання.
6. Твердопаливний котел не встановлюється на системи опалення, виконані полімерними трубопроводами без захисно-узгоджувального пристрою (ЗСУ).
7. Встановлення котла, монтаж димової труби та системи опалення повинні проводитись відповідно до НПАОП 0.00-1.81-18. Правила охорони праці під час експлуатації обладнання під тиском.

Вимоги до приміщення для встановлення обладнання

Увага! Перелік основних вимог до приміщення котельні:

1. Площа щонайменше 7 м2;
2. Наявність ефективної припливної вентиляції (перетин вентиляційного каналу залежить від потужності теплогенератора – від 8 см на 1 кВт);
3. Площадка під установку котла повинна розташовуватися на відстані від стін, щоб між агрегатом і стінами зберігався проміжок не менше 50 см;
4. Покриття підлоги повинно бути виконане з негорючого матеріалу (бетон, плитка), перед топкою укладається негорючий листовий матеріал, зазвичай це сталевий лист;
5. Діаметр димаря повинен відповідати параметрам димового відведення котельного агрегату;
6. Підведення води та монтаж електропроводки виконується з урахуванням усіх вимог пожежної безпеки.

Установка котельного та супутнього обладнання повинна проводитись у виділеному для цього приміщенні або окремій котельні.

Приміщення, в якому монтується котел, має бути обладнане індивідуальним димарем та вентиляцією. Природна вентиляція повинна забезпечувати триразовий повітрообмін протягом однієї години, за винятком повітря, необхідного для горіння.

Приміщення, де встановлений котел, мають бути забезпечені достатнім природним світлом, а в нічний час – електричним освітленням. Місця, які з технічних причин не можна забезпечити природним світлом, повинні мати електричне освітлення. Освітленість має відповідати ДБН В.2.5-28:2018 «Природне та штучне освітлення». Для котлів, що мають довжину колосникових грат (обслуговується з фронту (передньої стінки)) не більше 1 м, відстань від фронту котлів або виступаючих частин топки до протилежної стіни котельні повинна становити не менше 2 м.

Перед котлом дозволяється встановлювати насоси, а також зберігати запаси твердого палива не більше ніж для однієї зміни роботи котла. При цьому ширина вільних проходів уздовж фронту котла повинна бути не менше 1,5 м, а встановлене обладнання та паливо не повинні заважати обслуговуванню топок та котла.

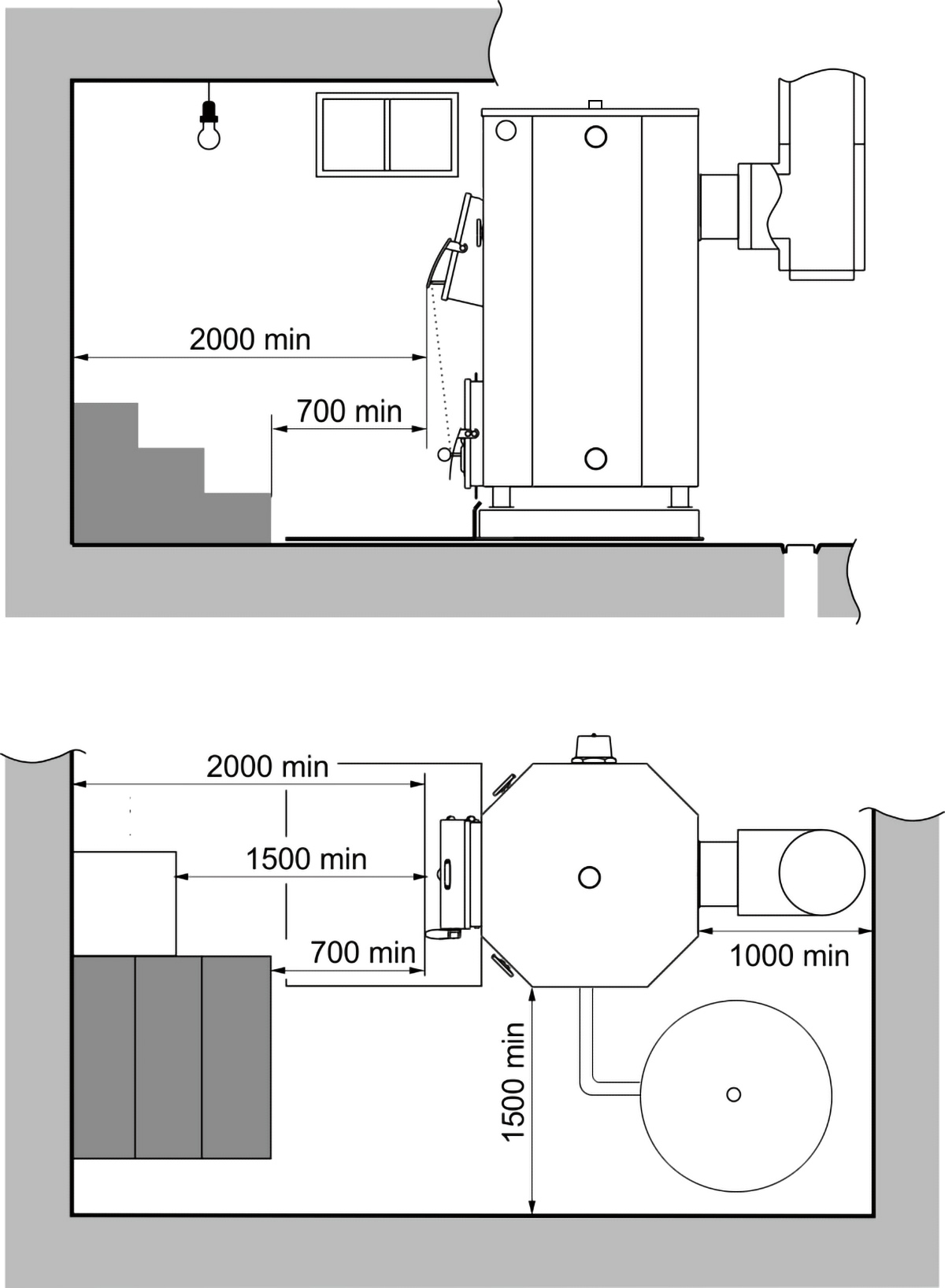

Ширина проходів між котлом і стіною приміщення повинна бути не менше 1 м. Ширина проходу між окремими виступаючими частинами котла, а також між цими частинами та виступаючими частинами будівлі, сходами та іншими конструкціями, що виступають, - не менше 0,7 м. При установці котла, що вимагають бічного обслуговування, ширина проходів між котлом та стіною приміщення, повинна бути не менше 1,5 м. Ширина цих проходів, а також ширина між котлом та задньою стіною приміщення повинна становити не менше 1 м. При встановленні котла поблизу стін або колон, котел не повинен впритул примикати до стіни приміщення, а стояти від неї на відстані не менше ніж на 70 мм. Підлогу приміщення, де встановлений котел, необхідно виконувати з негорючих матеріалів з негладкою та неслизькою поверхнею; вони повинні бути рівними та мати пристрої для відведення води в каналізацію.

При встановленні котла на дерев'яну підлогу, під ним обов'язково повинен встановлюватися захисний підлоговий екран, або попередньо встановлюється вогнезахисна прокладка, перед котлом встановлюється дотопковий лист.

Встановлення та підключення до системи опалення

Увага!

1. Усі роботи з монтажу котла, підбору та встановлення комплектуючого обладнання котла та системи опалення в цілому повинні проводитись кваліфікованими фахівцями, які мають дозвіл (ліцензію) на монтаж опалювальних систем.
2. Співробітник монтажної організації, що вводить котел в експлуатацію, зобов'язаний ознайомити користувача з технікою безпеки під час обслуговування та керування роботою котла; операціями, які користувач має право здійснювати самостійно, та операціями, які має право лише кваліфікований спеціаліст сервісної служби.
3. Співробітник монтажної організації зобов'язаний внести запис до гарантійного талону з обов'язковим підтвердженням підписом та печаткою. За відсутності цих записів гарантійний талон вважатиметься недійсним та гарантійний ремонт не виконуватиметься.
4. Перед монтажем котла необхідно перевірити його цілісність та комплектність, а також переконатися, що обрана модель котла за своїми вхідними параметрами підходить для роботи в цих умовах.
5. Тиск у системі має бути мінімально необхідним для циркуляції теплоносія. Достатньо надлишкового тиску +0,02...0,03МПа в системі до тиску наливу для конкретної будівлі.

Потрібно пам'ятати, що при підвищенні тиску зростає і температура кипіння, а перевищення температури не допустиме при використанні більшості теплоносіїв, що не замерзають, і труб з полімерних матеріалів, а також погіршує наслідки ймовірної аварії. Пряме підключення твердопаливного котла до системи опалення виконаної полімерними трубопроводами – заборонено. У таких випадках обов'язково встановлюється ємнісний гідробар'єр SMARTIN HS-210.

Увага!

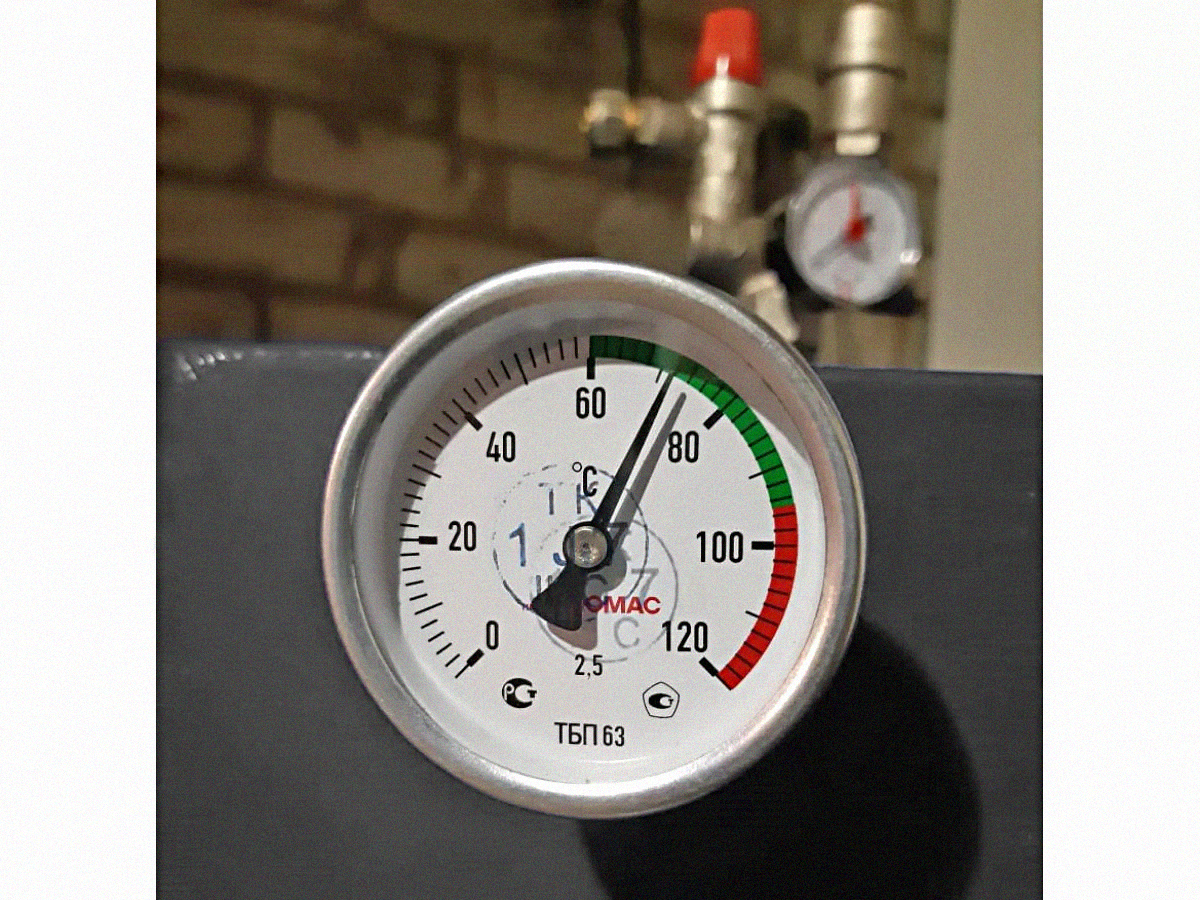

Перед введенням в експлуатацію необхідно герметизувати заглушку подачі та штуцер термометра!

Для обв'язування котла систем опалення з примусовою циркуляцією теплоносія за допомогою циркуляційного насоса слід використовувати труби перерізом не менше ніж Ду 40 (G1 1/2"), для розведення - не менше Ду 20 (G3/4").

Циркуляційний насос повинен встановлюватись на зворотній лінії з установкою фільтра грубого очищення перед насосом (по потоку). На обох сторонах насоса та фільтра встановлюються запірні крани для обслуговування та заміни насоса та фільтра. Для обв'язування котла з природною циркуляцією слід використовувати труби перетином Ду 40 (1 1/2"), а систему збирати з ухилами, що забезпечують повне спорожнення води через дренажний кран на трубі обратки і вигонку повітря із системи при заповненні водою знизу-вгору. Вихідний колектор повинен мати переріз Ду40 мм (G1 1/2") до запобіжного пристрою відкритого розширювального бака або запобіжного клапана.

При відкритій системі опалення трубопровід подачі вертикально піднімається до відкритого розширювального бака і розбір теплоносія проводиться після проходження верхньої точки.

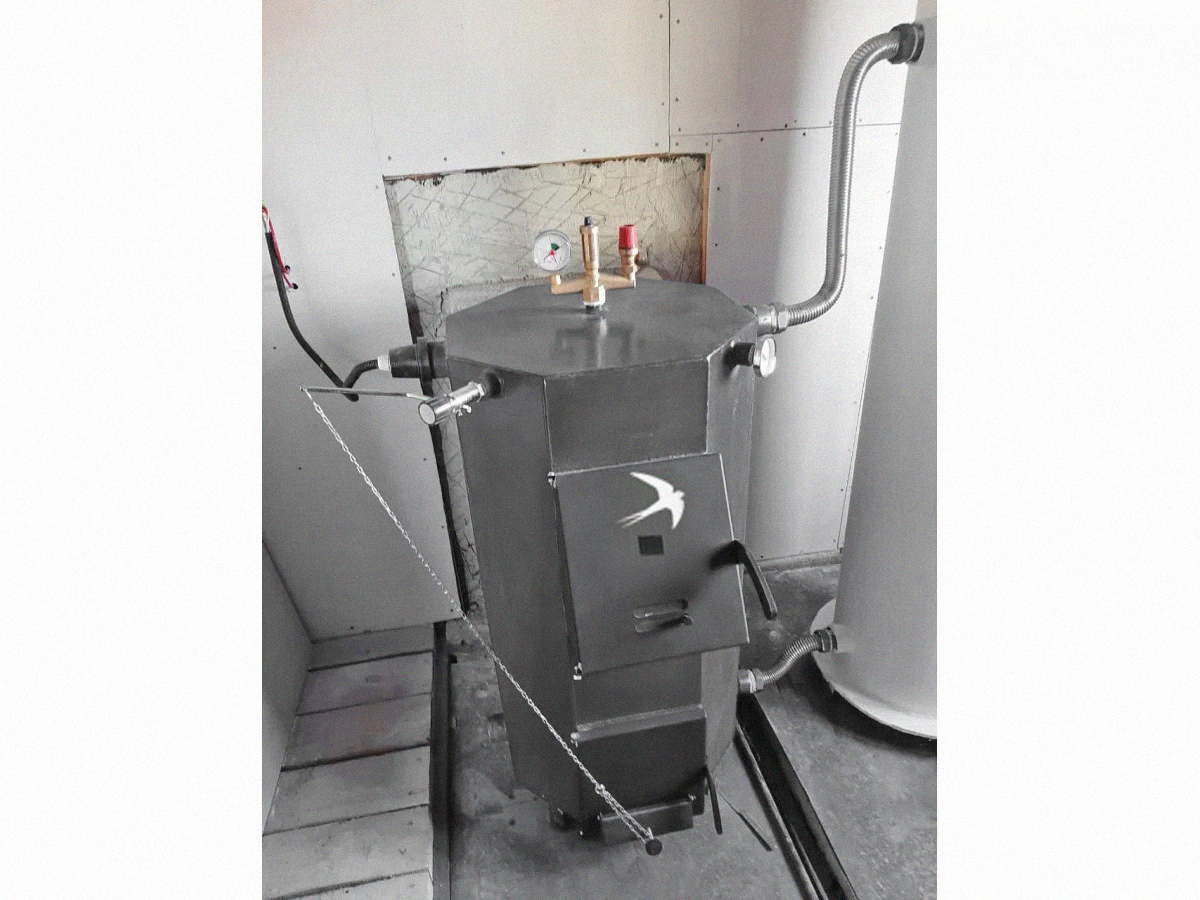

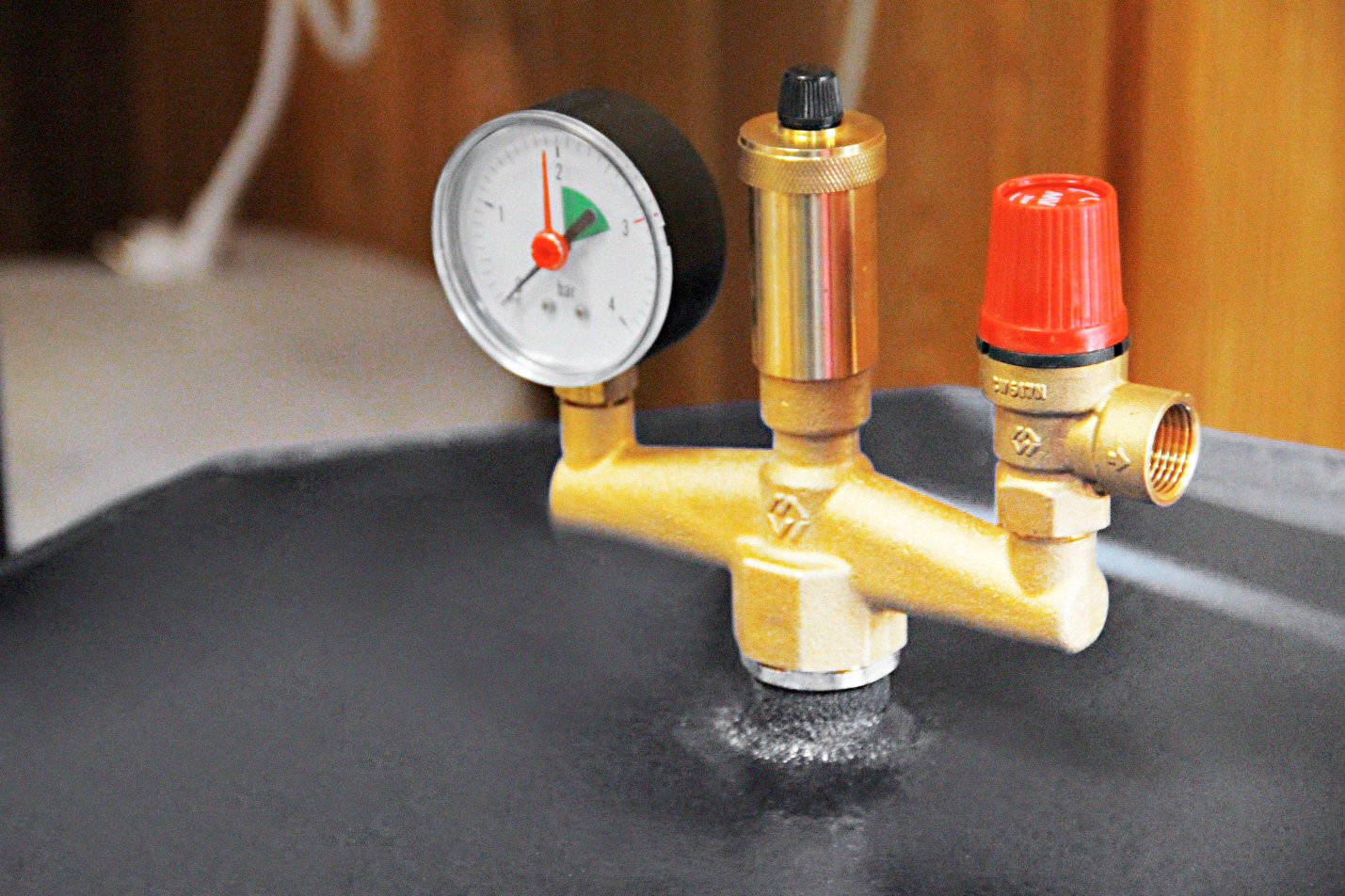

На кришці котла встановлюється група безпеки.

Закрита система опалення повинна бути обладнана мембранним розширювальним баком об'ємом не менше 1/10 від сукупного об'єму теплоносія, що циркулює в ній.

Розрахунок розширювального бака

Для розрахунку робочого об'єму мембранного розширювального бака необхідно визначити сумарний об'єм системи опалення додаванням водяних об'ємів котла, опалювальних приладів, трубопроводів.

Об'єм розширювального бака V = (VL x E) / D,
де VL - сумарний об'єм системи (котел, радіатори, труби, теплообмінники тощо)
Е – коефіцієнт розширення рідини %
D - ефективність мембранного розширювального бака

Об'єм системи опалення обчислити досить складно, тому приблизний розрахунок можна отримати, знаючи потужність системи опалення, використавши формулу – 1 кВт = 15 л. Наприклад: опалювальна потужність для будинку 44 кВт тоді сумарний об'єм (ємність) системи опалення VL = 15 х 44 = 660 л. Розширення рідини - 4 % приблизно, для водяних систем опалення з максимальною температурою до 95°С.
Якщо в системі як теплоносій використовується етиленгліколь, то приблизний розрахунок коефіцієнта розширення можна зробити за такою формулою:
10% - 4% х 1,1 = 4,4%
20% - 4% х 1,2 = 4,8% і т.д.
Ефективність мембранного розширювального бака D = (PV - PS) / (PV + 1),
де РV - максимальний робочий тиск системи опалення (розрахунковий тиск запобіжного клапана дорівнює максимальному робочому тиску), для котеджів зазвичай достатньо 2,5 бар;
PS - тиск зарядки мембранного розширювального бака (має дорівнювати статичному тиску системи опалення; (0,5 бар = 5 метрів)).

Приклад приблизного підбору бака

Площа будинку, що опалюється, становить 400 м², висота системи 5м, необхідна опалювальна потужність 44 кВт, тоді обсяг необхідного розширювального бака складе:

VL = 44 x 15 = 660 л.
PV = 2,5 бар; PS = 0,5 бар
D = (2,5 - 0,5) / (2,5 + 1) = 0,57
V = 660 x 0,06 / 0,57 = 69,5

Вибір: розширювальний бак 70 літрів Reflex NG 50, тиск заряджання 0,5 бар.

Оптимальне розташування бака – на зворотній лінії перед циркуляційним насосом. Під час монтажу необхідно перевірити тиск у розширювальному баку. Він має бути 0,7…0,8 від номінального тиску конкретної системи опалення.

Увага!

• У замкнутій системі на стоянці має бути передбачений запобіжний клапан, розрахований на тиск не більше 0,3 МПа.
• Необхідно передбачити крани спуску повітря із системи опалення.

Номінальна теплова потужність котла повинна перевищувати теплоспоживання. Тверді види палива повинні згоряти з утворенням полум'я навіть при тепловій потужності котла, що дроселюється. При влаштуванні малооб'ємних опалювальних систем рекомендується використовувати теплоакумулятор опалювального контуру. При достатньому обсязі теплоакумулятора опалювального контуру, водогрійний котел може працювати протягом тривалого часу горіння з номінальною тепловою потужністю та низьким рівнем викидів шкідливих речовин.

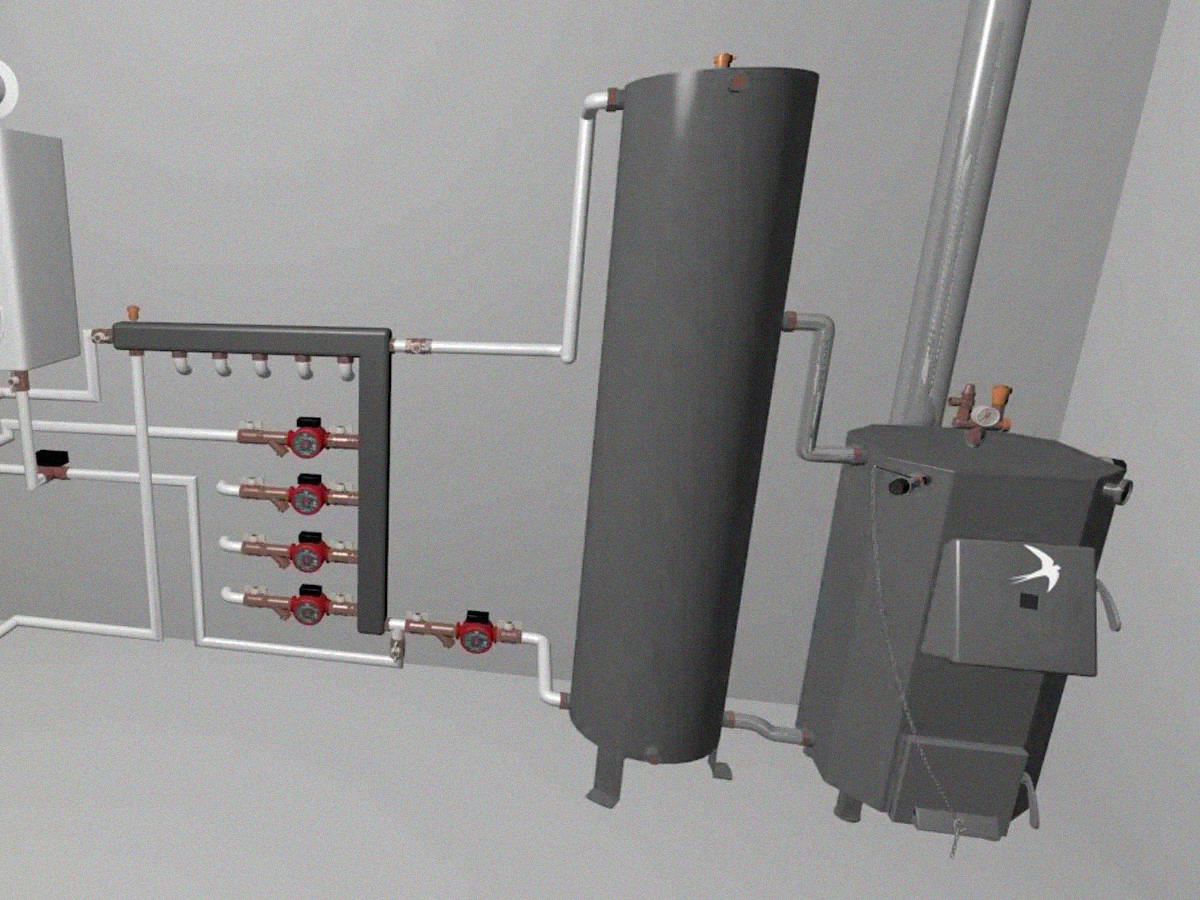

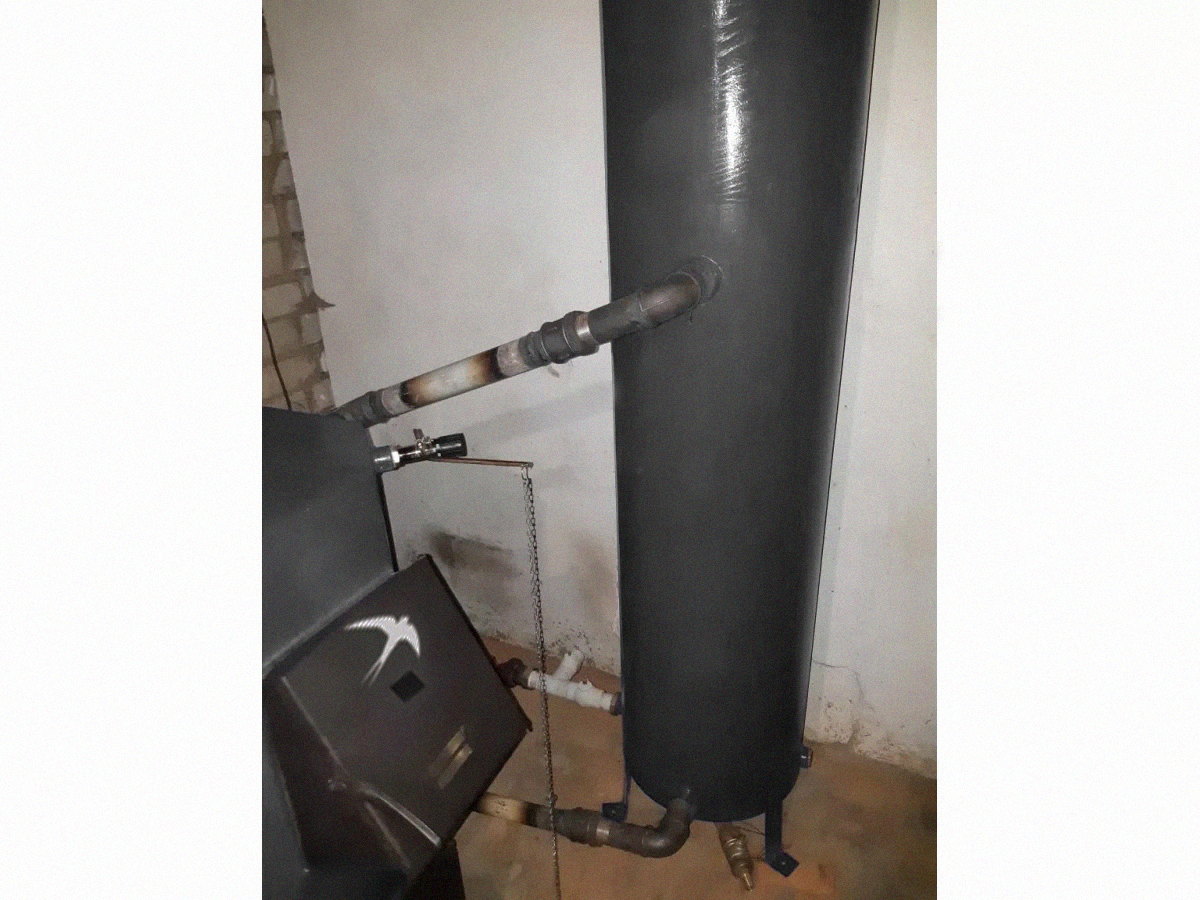

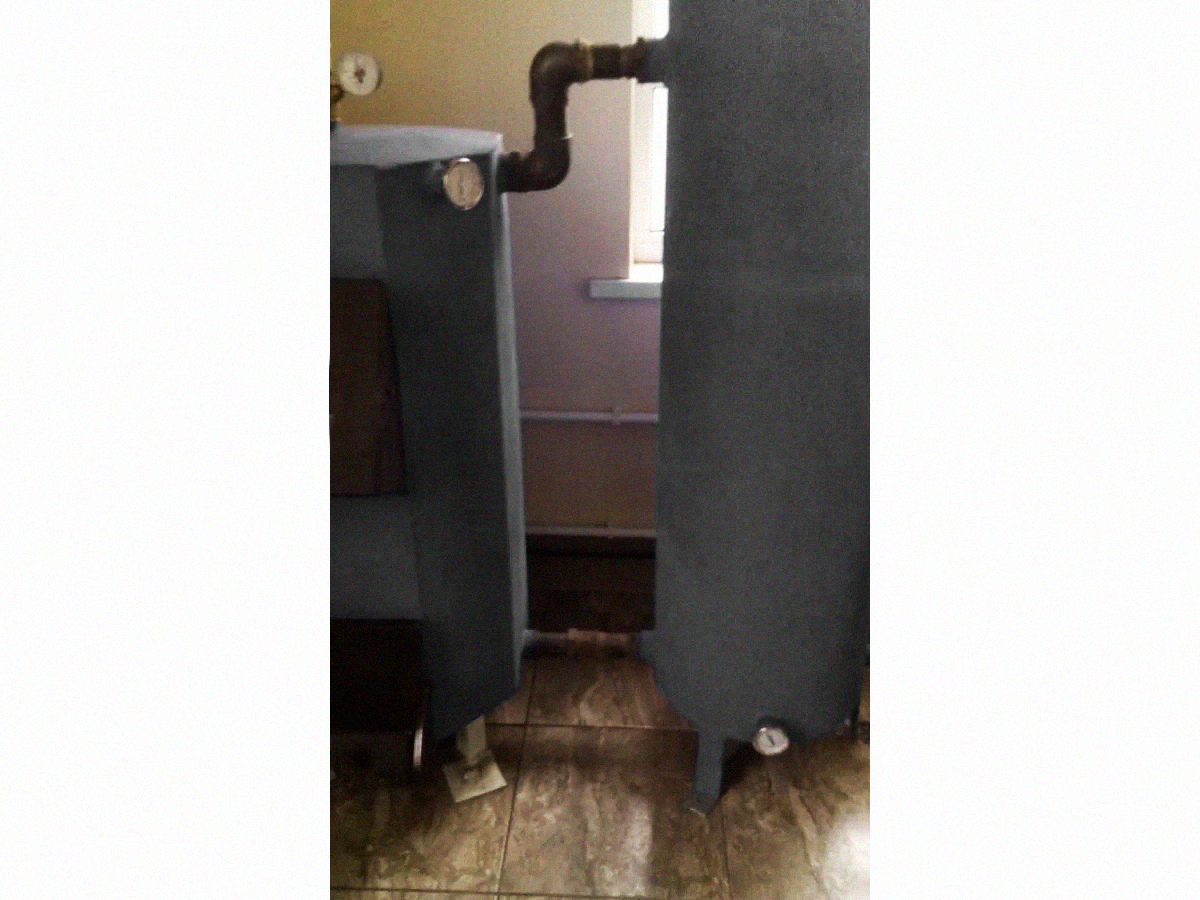

Теплоакумулятор опалювального контуру забезпечує швидке нагрівання та достатній відбір тепла. Його обсяг має становити за усередненими розрахунками 40 літрів на 1 кВт потужності котла.

Якщо необхідно приєднати два або декілька споживачів, погодити два або кілька джерел тепла, або приєднати котел до сучасних систем, трубопроводи яких виконані з полімерних матеріалів, то система опалення приєднується до котла через гідробар'єр (ємнісний), який частково працює і як буферна ємність. Його об'єм розраховується 10 літрів на 1 кВт потужності котла.

Різьбові з'єднання мають бути герметизовані обмоткою: льоном сантехнічним з нанесенням на поверхню намотування та внутрішню поверхню різьбового штуцера котла сантехнічного гелю або спеціальної пасти. Допускається використання сантехнічних намотувань, наприклад, з просоченням Tangit UniLock, Loctite®55.

ТЕН і заглушка-перехідник герметизуються за допомогою гумового кільця-ущільнювача. Після заповнення системи водою необхідно перевірити герметичність різьбових з'єднань. Якщо повторна перевірка герметичності виявила протікання - необхідно перебрати різьбове з'єднання. Після перевірки герметичності необхідно провести опресування системи опалення разом із котлом до тиску 0,3 МПа (якщо система закрита). Повторно перевірити герметичність різьбових з'єднань та зварних швів, та, додатково, перевірити спрацювання запобіжного клапана.

Увага!

При необхідності перевірки системи опалення на тиск понад 0,3 МПа, котел та мембранний бак від системи вимкнути. Підвищення тиску має бути короткочасним (до 10 хвилин).

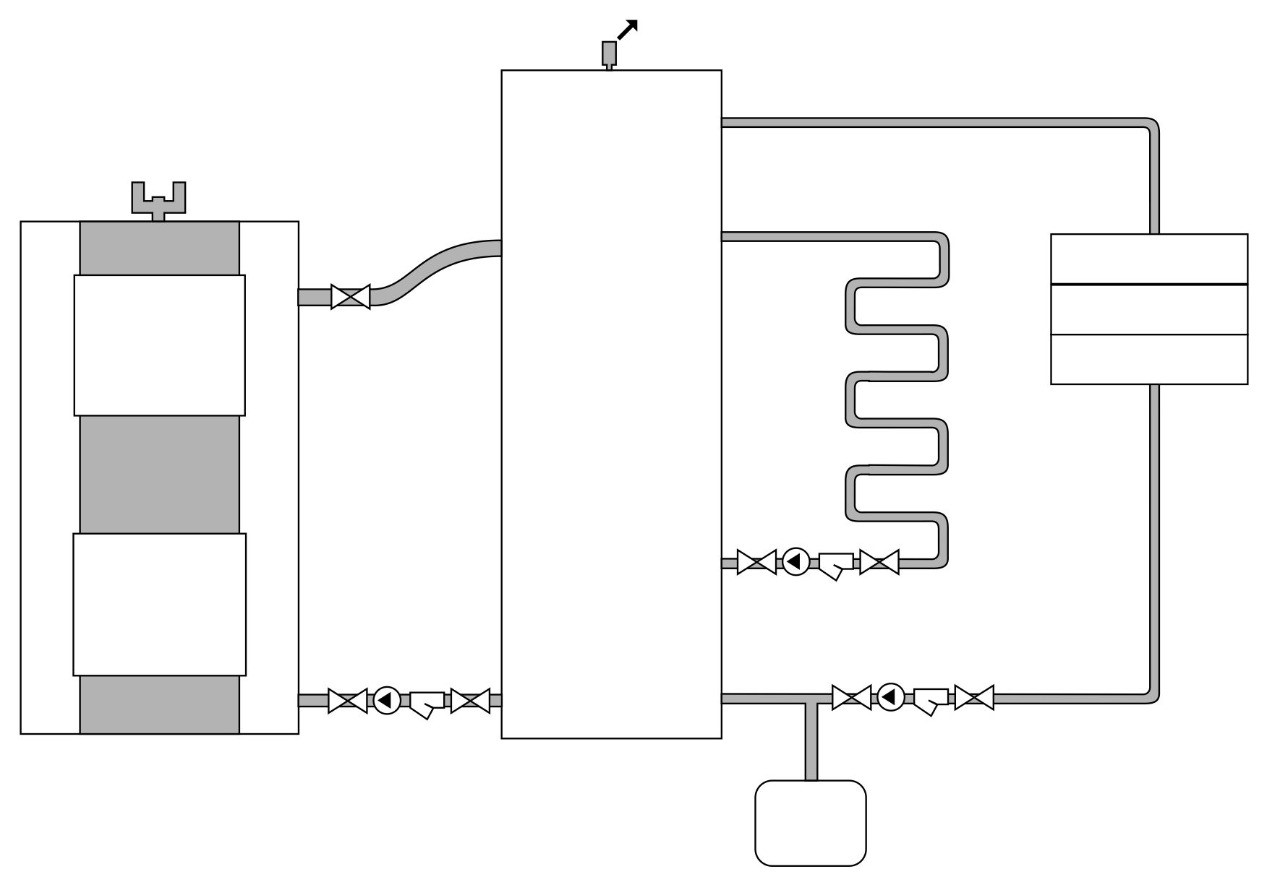

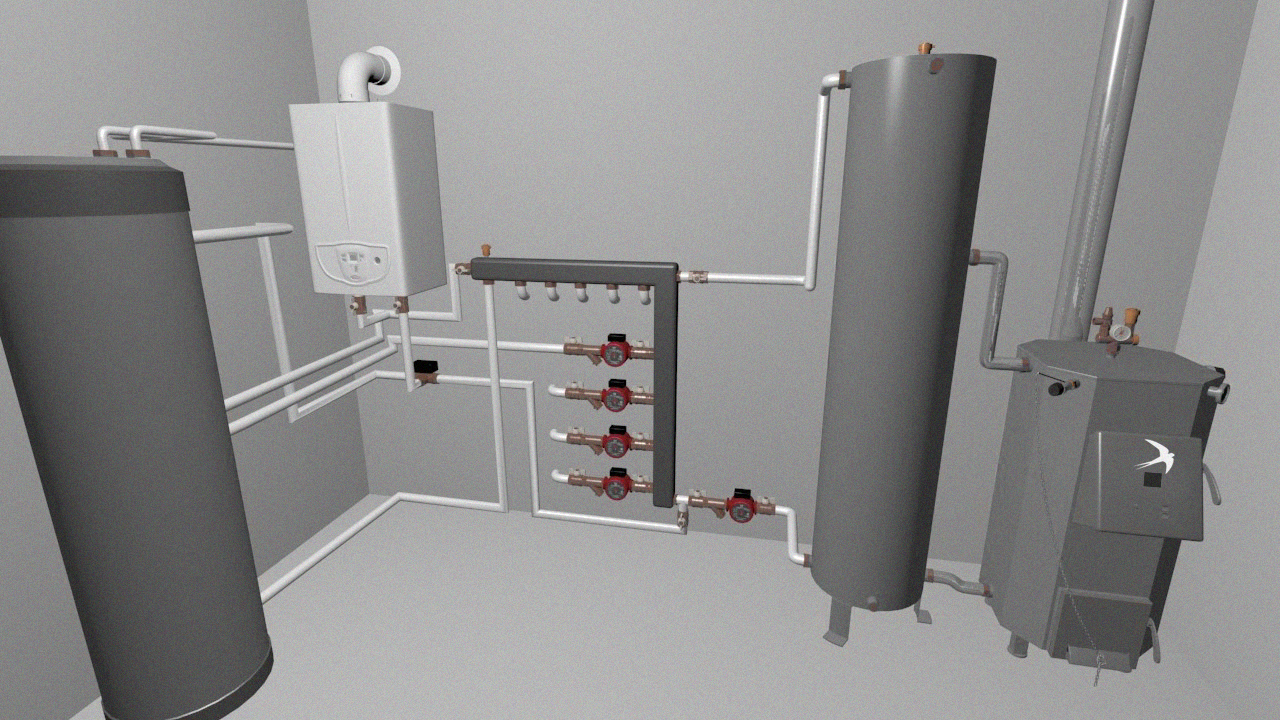

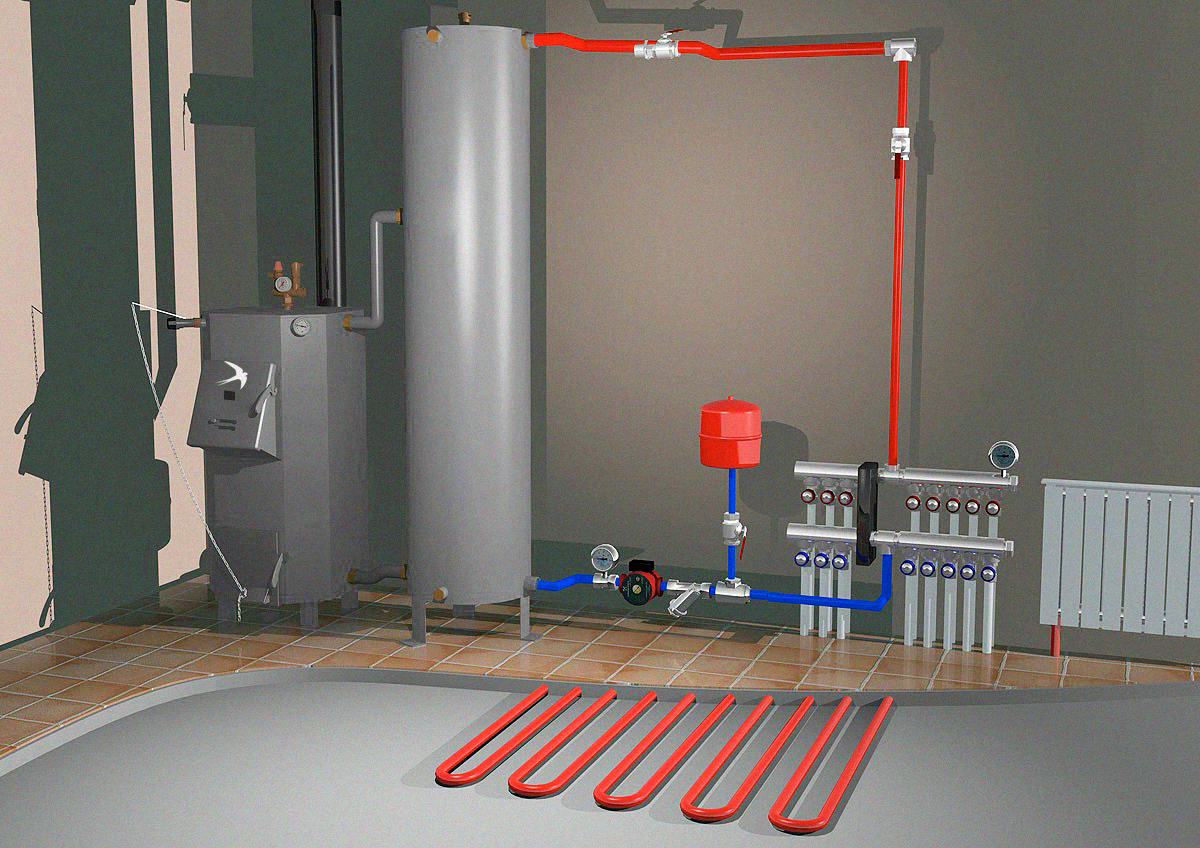

Схеми, що додаються, є базовими для створення пристроїв, що відповідають поставленим завданням і не замінюють професійне проектування, необхідне для виконання робіт за місцем встановлення.

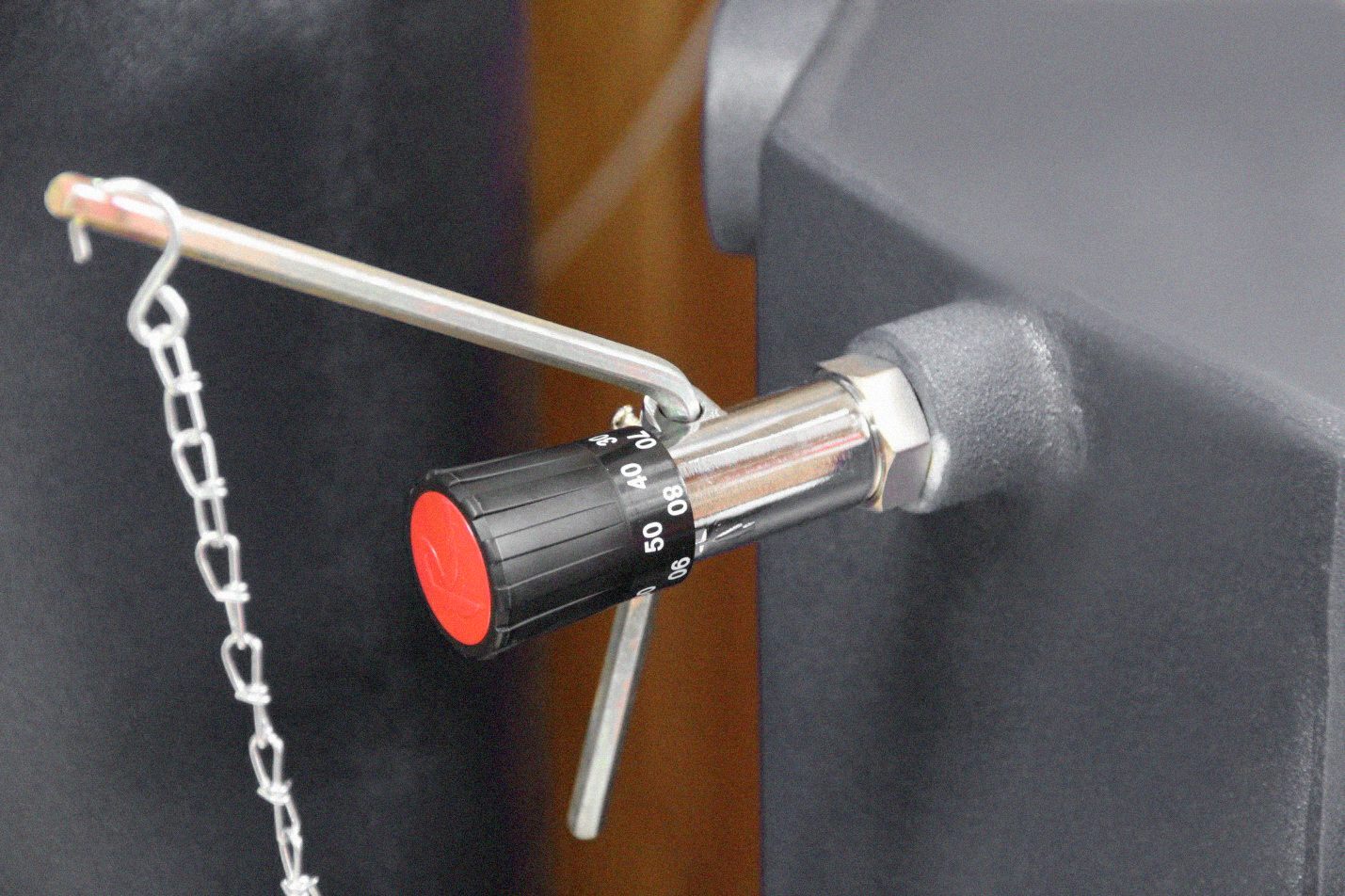

Запобіжні пристрої: запобіжний клапан повинен бути розміщений на вихідному колекторі котла без проміжних запірних органів. На котлі можуть бути встановлені прилади, що регулюють горіння в автоматичному режимі – регулятор горіння.

Система опалення має бути спроектована та змонтована таким чином, щоб забезпечити повне видалення повітря при її заповненні та повне видалення теплоносія через дренаж при зливі.

Котел приєднується до системи опалення за допомогою трубного різьблення. Різьбові з'єднання: патрубків «Зворотні», «Подачі», приєднання термометра, автоматичного регулятора тяги або заглушки для його штуцера – повинні бути загерметизовані за допомогою спеціальних сантехнічних намоток. Не слід перетягувати кільце - достатньо протягнути до 2...2,5 мм зазору. Це приблизно половина діаметра кільця.

Вимоги до теплоносія

Як теплоносій має використовуватися вода питна, що відповідає ДСанПіН 2.2.4-171-10, з карбонатною жорсткістю не більше 0,7 мг-екв/кг, що пройшла обробку. Вибір способу обробки води для живлення котлів та системи опалення повинен проводитись спеціалізованою (проектною, налагоджувальною) організацією.

Допускається використання побутового теплоносія, що не замерзає, сертифікованого для житлових приміщень, згідно інструкції на його застосування. Однак застосовувати в опалювальній системі в якості теплоносія рідину, що не замерзає, не бажано. Використовуючи незамерзаючу рідину для систем опалення, треба пам'ятати, що теплоємність у неї на 20% нижча за воду. Незамерзаюча рідина гірше віддає та накопичує тепло, внаслідок чого потужність котла може падати до 10 – 15% від номінальної. Це необхідно враховувати під час вибору котла.

Середній термін служби рідин, що незамерзають п'ять років, після чого вони повинні бути обов'язково замінені.

Увага!

Не допускається використання антифризів, що містять етиленгліколь та інші рідини, не сертифіковані для побутових систем опалення. На недоліки (дефекти), зумовлені засміченням котла забруднювальними речовинами, що потрапили із системи опалення, або на недоліки, викликані засміченням, гарантія не поширюється.

Монтаж котла та димаря

Встановлення котла, монтаж димової труби та системи опалення повинні проводитись відповідно до НПАОП 0.00-1.81-18. Правила охорони праці під час експлуатації обладнання під тиском.

Увага!

Котел повинен приєднуватися до окремого димаря. Забороняється використовувати як димар вентиляційні та інші, не призначені для цього, канали. Для котлів з газовим пальником необхідне використання газощільного димаря, що складається зі зварних труб з герметичним ущільненням стиків. Як димар для твердопаливного котла рекомендується використовувати тонкостінні димові труби з нержавіючої сталі, що виготовляються зі сталі. Найкращим рішенням є встановлення готових модулів труби з термоізоляцією типу сендвіч.

Так само як димар для твердопаливного котла допускається використання цегляного димоходу з перетином димового каналу 140-200 см2. Димовий канал має бути постійного розрізу по всій довжині.

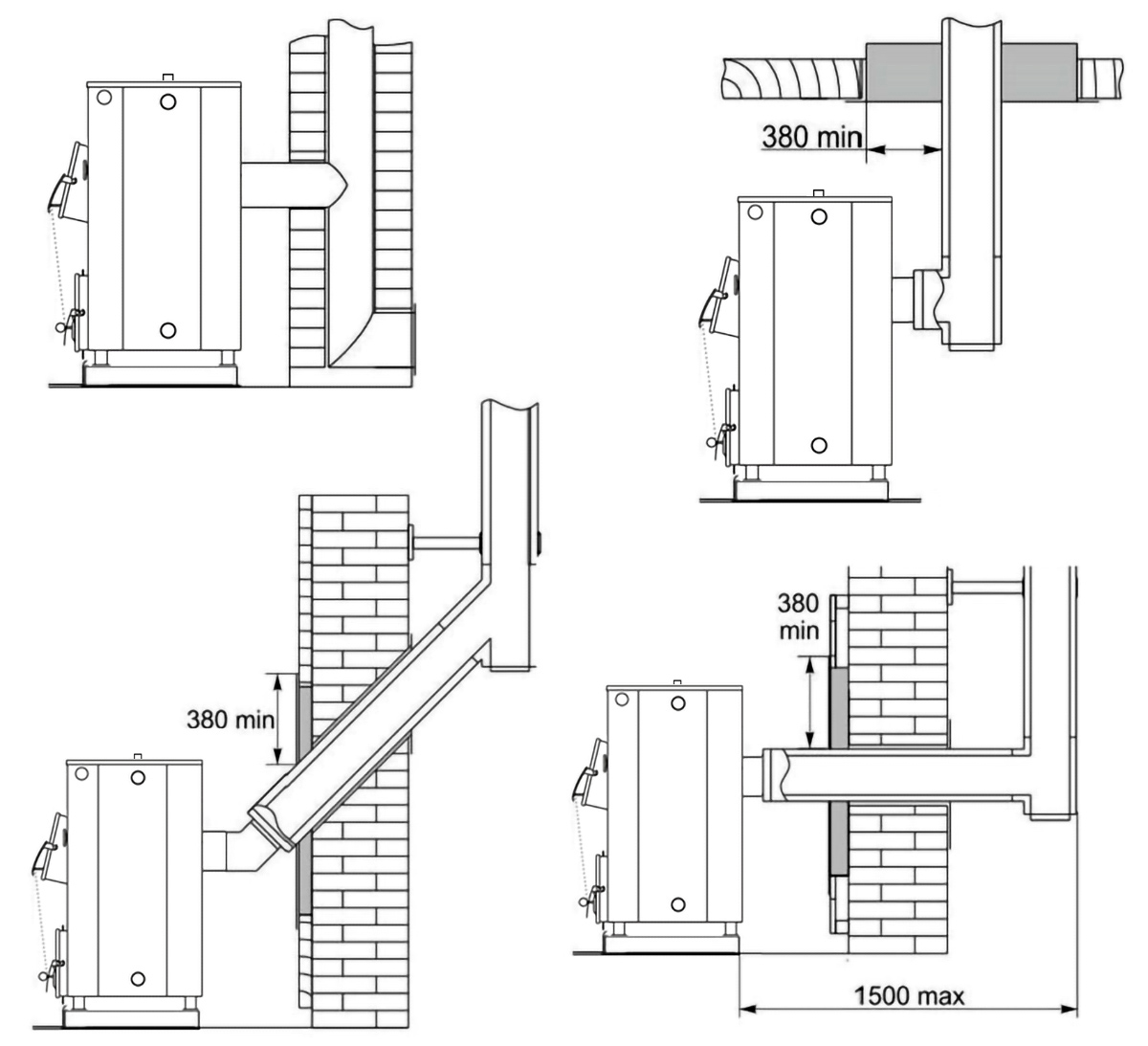

При проходженні димаря через міжповерхові перекриття відстань від зовнішніх поверхонь труби до дерев'яних конструкцій не менше 380 мм. Не можна вмуровувати димар у бетонні та цегляні конструкції. Зазор між гільзою димоходу та конструкцією перекриття необхідно заповнити теплоізоляційним матеріалом (керамзит, кремнеземна вата тощо). Не можна використовувати отвори в стінах як частину димаря (гільза димаря повинна проходити наскрізь).

Оптимально приєднання котла до димаря з використанням трійника-ревізії з відведенням 45°.

Висота димоходу, рахуючи від колосникових ґрат, повинна становити не менше 5 м.

Висота димових труб, що розміщуються на відстані рівній або більшій висоти суцільної конструкції, що виступає над покрівлею, повинна становити:

• не менше 500 мм над плоскою покрівлею;
• не менше 500 мм над коньком покрівлі або парапетом – при розташуванні труби від них на відстані до 1,5 метрів;
• не нижче конька покрівлі або парапету - при розташуванні труби від них на відстані від 1,5 до 3 метрів;
• не нижче лінії, проведеної від конька вниз під кутом 10° до горизонту - при розташуванні труби від нього на відстані понад 3 м.

Вимоги пожежної безпеки

Вимоги пожежної безпеки являють собою витримки з ДБН В.2.5-56:2014. Системи протипожежного захисту та НАПБ А.01.001-2014 Правила пожежної безпеки в Україні

Стаціонарні котли повинні встановлюватись у будівлях та приміщеннях, що відповідають вимогам ДБН В.2.5-77:2014 «Котельні» та НПАОП 0.00-1.81-18. Правила охорони праці під час експлуатації обладнання під тиском.

Приміщення, в якому монтується котел, має бути обладнане індивідуальним димарем та вентиляцією. Природна вентиляція повинна забезпечувати триразовий повітрообмін протягом однієї години, за винятком повітря, необхідного для горіння.

Приміщення, де встановлений котел, мають бути забезпечені достатнім природним світлом, а в нічний час – електричним освітленням. Місця, які з технічних причин не можна забезпечити природним світлом, повинні мати електричне освітлення. Освітленість має відповідати ДБН В.2.5-28:2018 “Природне та штучне освітлення”. Для котлів, що мають довжину колосникових граток (обслуговується з фронту (передньої стінки)) не більше 1 м, відстань від фронту котлів або виступаючих частин топки до протилежної стіни котельні повинна становити не менше 2 м.

Перед котлом дозволяється встановлювати насоси, а також зберігати запаси твердого палива не більше ніж для однієї зміни роботи котла. При цьому ширина вільних проходів уздовж фронту котла повинна бути не менше 1,5 м, а встановлене обладнання та паливо не повинні заважати обслуговуванню топок та котла.
Ширина проходів між котлом і стіною приміщення повинна бути не менше 1 м. Ширина проходу між окремими виступаючими частинами котла, а також між цими частинами та виступаючими частинами будівлі, сходами та іншими конструкціями, що виступають, - не менше 0,7 м. При установці котла, що вимагає бічного обслуговування, ширина проходів між котлом та стіною приміщення, повинна бути не менше 1,5 м. Ширина цих проходів, а також ширина між котлом та задньою стіною приміщення повинна становити не менше 1 м. При встановленні котла поблизу стін або колон, котел не повинен впритул примикати до стіни приміщення, а стояти від неї на відстані не менше ніж на 70 мм. Підлоги приміщення, де встановлений котел, необхідно виконувати з негорючих матеріалів з негладкою і не слизькою поверхнею; вони повинні бути рівними та мати пристрої для відведення води в каналізацію.

При встановленні котла на дерев'яну підлогу, під ним обов'язково повинен встановлюватися захисний екран для підлоги, або попередньо встановлюватися вогнезахисна прокладка, що складається зі сталевого листа на шарі азбестового картону, просоченого глиняним розчином, перед котлом влаштовується дотопковий лист.

Підключення до електромережі

Підключення електричного живлення має здійснювати ліцензована організація з кваліфікованим атестованим персоналом відповідно до вимог Правил влаштування електроустановок (ПВЕ).

Підключення кожного ТЕНу необхідно проводити кабелем з перетином мідного дроту не менше 2,5 мм2 та автоматами захисту 16А. Для блоку ТЕНів 3×2 кВт допускається паралельне підключення трьох ТЕНів через автомат захисту 30 А кабелем із перетином мідних жил щонайменше 4 мм2.

Увага! Блок ТЕН заземлити!

Забороняється:

• встановлювати запірний вентиль на трубопроводі між котлом та групою безпеки або відкритим розширювальним баком;
• затоплювати котел без теплоносія;
• використовувати для герметизації різьбових з'єднань льон без герметика;
• встановлювати котел у приміщенні, що не відповідає вимогам пожежної безпеки;
• використовувати несертифіковані димарі;
• встановлювати обладнання без групи безпеки.

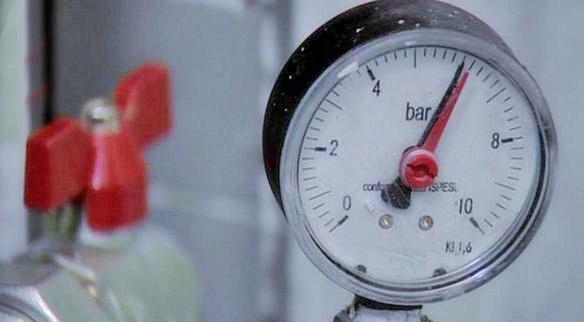

Гідравлічні випробування - опресування системи

Гідравлічні випробування систем опалення (опресування системи), теплопостачання та водопостачання є обов'язковими заходами і на момент здачі об'єкта в експлуатацію, і на етапі підготовчих робіт перед опалювальним сезоном.

У ряді випадків відсутність акта про проведення випробувань систем теплопостачання будівлі є відмовою виробника обладнання підтримувати гарантійні зобов'язання. Тому, власник будівлі обов'язково повинен вимагати від монтажної організації акт гідравлічних випробувань (опресування) системи. До основних підготовчих робіт та випробувань систем опалення відносять такі заходи:

• опресування системи;
• промивання трубопроводів.

Під опресовуванням систем опалення мається на увазі гідродинамічний випробування мережі трубопроводів, тобто система витримується під певним надлишковим тиском протягом деякого проміжку часу.

Перевірці на міцність також підлягає все обладнання системи опалення: котли, теплообмінники, радіатори, запірна і регулююча арматура, насосні станції та інші елементи мереж.

Порядок проведення випробувань

Правила перевірки системи опалення та випробування регламентовані ДБН В.2.5-67:2013, СНіП 3.05.01-85:

• у будівлі має бути температура повітря вище нуля градусів;
• тиск опресування не повинен бути більшим за максимальний граничний тиск обладнання та матеріалів у системі опалення;
• величина тиску опресування має бути більшою за робочий тиск системи опалення та обладнання на 50%, але при цьому показник не повинен бути нижчим за 0,6 МПа;
• проводити гідравлічні випробування великовузлових елементів на місці збирання;
• при падінні тиску в системі під час гідравлічних випробувань необхідно візуально виявити місце течі, усунути не щільність, а потім продовжити заходи щодо перевірки на герметичність;
• проводити опресування трубопроводів із встановленими вентилями або клиновими засувками слід при дворазовому повороті регулюючої ручки;
• секційні прилади опалення не заводського складання також повинні бути опресовані на місці;
• трубопроводи прихованого розведення повинні бути випробувані підвищеним тиском до моменту оздоблювальних робіт;
• труби, що ізолюються, підлягають опресуванню до моменту нанесення теплоізоляції;
• під час проведення робіт з випробувань систем опалення мають бути відключені водогрійні котли та мембранні баки;
• система вважається працездатною і пройшла випробувальні заходи, якщо протягом 30 хвилин не знизився тиск опресовування, а візуальним методом не виявлено підтікання води;
• випробування системи опалення на правильність і рівномірність прогріву називають тепловим випробуванням. Такі заходи повинні проводитись протягом семи годин водою із температурою не менше 60 градусів. Якщо в літню пору джерело тепла не видає температуру опресовування, то випробування відкладають до моменту відновлення тимчасового теплопостачання, або до підключення до джерела тепла.

Усі гідравлічні випробування фіксуються в акті опресування, а випробування трубопроводів прихованої прокладки супроводжуються листом на приховані роботи.

Технологічні особливості проведення опресування системи опалення

Гідравлічні випробування систем теплопостачання прийнято проводити з різними тисками опресування залежно від призначення системи та типу обладнання, що використовується:

Котел SMARTIN опресовують до спрацьовування запобіжного клапана, але не більше за робочий тиск – 0.3 Мпа (3 бар) Системи опалення новозведених будівель пресуються в 1,5-2 рази більшим тиском від робочого, а системи опалення старих будинків - заниженими значеннями в межах 1,15-1,5. До того ж при обпресуванні систем з чавунними радіаторами діапазон тисків не повинен перевищувати 6 атм., зате при встановлених конвекторах близько 10.

Таким чином, при виборі тиску опресування слід уважно ознайомитись з паспортами на обладнання. Воно не повинно бути вищим за максимальний тиск найслабшої ланки системи.

Для початку виконується заповнення системи опалення або теплопостачання водою. Якщо в системі опалення буде залитий низькозамерзаючий теплоносій, то обпресування проводять спочатку водою.

Заповнення системи опалення зазвичай проводиться в нижній точці котельні через зливний кульовий кран. Паралельно із заливкою системи опалення має бути стравлене повітря через автоповітряні клапани на казані, гідророзділювачі, стояках, верхніх точках відгалужень або через крани Маєвського на радіаторах. Для запобігання заповітрюванню системи опалення заповнення системи проводиться тільки «знизу-вгору».

Потім проводиться підвищення тиску системи до розрахункового з контролем падіння тиску вимірювальних манометрів. Паралельно з контролем тиску проводиться візуальний огляд всієї системи, вузлів трубопроводів, різьбових приєднань та обладнання щодо утворення течі та появи крапель на швах. Якщо на системі після заповнення водою утворився конденсат, трубопроводи необхідно висушити, а потім проводити огляд далі. Прилади опалення та ділянки трубопроводів, приховані у будівельних конструкціях, підлягають огляду обов'язково.

При спрацьовуванні запобіжного клапана на котлі - котел та гідророзділювач відсікають і продовжують підвищувати тиск у системі опалення до випробувальних значень. Після цього систему опалення витримують під тиском не менше 30 хвилин, а якщо не виявлено течі та не було зафіксовано падіння тиску, то вважається, що система опресування пройшла.

У деяких випадках падіння тиску допустиме, але в межах, що не перевищують значення 0,1 атмосфери, і за умови, що візуальний огляд не підтвердив утворення підтікання води та порушення герметичності зварних та різьбових сполук.

При негативному результаті гідравлічних випробувань проводять ремонтні роботи з подальшим повторним опресуванням. Після закінчення випробувальних робіт складається акт опресувальних робіт.
