Принцип роботи та технічні характеристики гідробар'єра

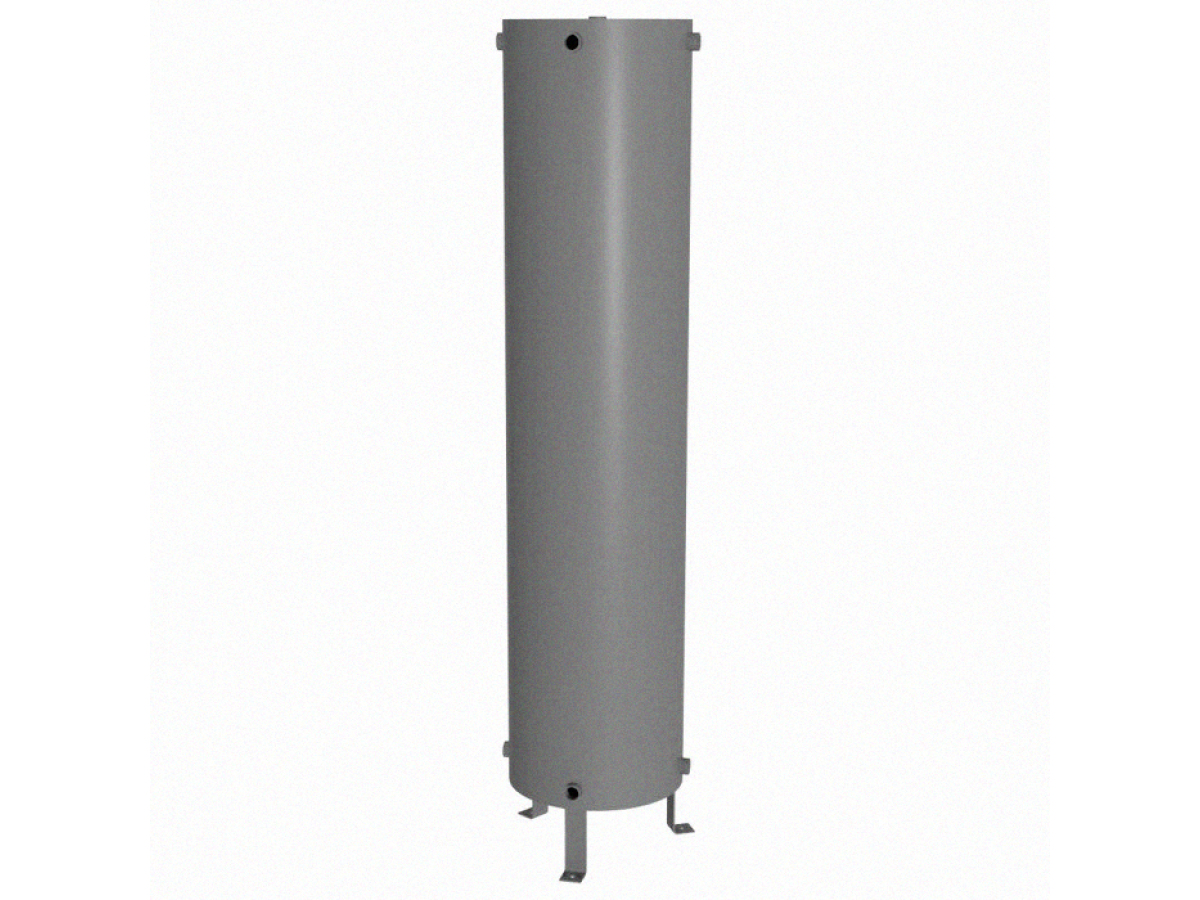

Гідравлічний розділювач теплоізольований - SMARTIN HS-210 представляє собою циліндричну ємність, що наповнюється теплоносієм. Об'єм його ємності складає 210 літрів. Зміщення патрубка подачі теплоносія дозволяє дещо знизити температуру потоку і забезпечує безпеку від закипання в період роботи пристрою.

Ємність виконана з можливістю місткості в неї об'єму рідини, достатньої для поглинання виділеної теплоти однієї закладки палива котла з розрахунку до 50 кВт його потужності без закипання теплоносія, діаметром не менше 400 мм і висотою пристрою не більше 1800 мм, і об'єм якої приблизно визначений з розрахунку 10 літрів на 1 кВт потужності котла, патрубка для підключення контуру системи опалення біля верхнього краю обічайки з перепадом по висоті між ним і розміщенням верхнього патрубка для підключення котлового контуру , не менше 1/3 від висоти ємності, дозволяє сформувати зону з достатнім об'ємом для забезпечення можливості компенсації перегріву теплоносія при роботі котла та системи опалення, щоб унеможливити надходження перегрітого теплоносія в систему опалення (в контур, що гріє). Тобто. виключити можливість перегріву системи опалення під час роботи у штатному режимі (див. роботу пристрою).

При цьому розташування верхнього патрубка контуру, що гріє, у верхнього краю обічайки (у верхній точці обічайки) дозволяє нагрітому теплоносію швидше потрапити в систему нагрівного контуру, а, значить, швидше зняти тепло з теплоносія, що також забезпечує виключення перегріву системи опалення. Крім цього прискорюється прогрів системи опалення при її пуску та знижуються втрати теплової енергії. Розмір діаметра не менше 400 мм забезпечує природну конвекцію (мінімальну швидкість потоків, дозволяючи гарячому теплоносія природним способом підмішуватися до охолодженого.

Таким чином, збільшення об’єму до розмірів, достатніх, щоб забезпечити можливість згладити сплески температур, компенсуючи критичне значення температури теплоносія (знімаючи зайве тепло при критичному значенні температури теплоносія) шляхом підмішування його природним чином у достатньому обсязі до охолодженого теплоносія, тобто, виключити можливість надходження перегрітого теплоносія в
гріючий контур системи опалення в період роботи котла та роботи системи опалення. А більш швидке надходження нагрітого теплоносія в систему опалення дозволяє швидше зняти тепло з теплоносія, що також забезпечує виключення перегріву

Технічні характеристики
