Для роботи на пелетному паливі замість розпалювальних дверей, колосника, знімної опори колосника, ящика зольника та заслінки-відбійника встановлюється пелетний пальник вітчизняного виробництва, змонтований на дверцятах. На верхню кришку котла встановлюється бункер пальника з дозуючим пристроєм.

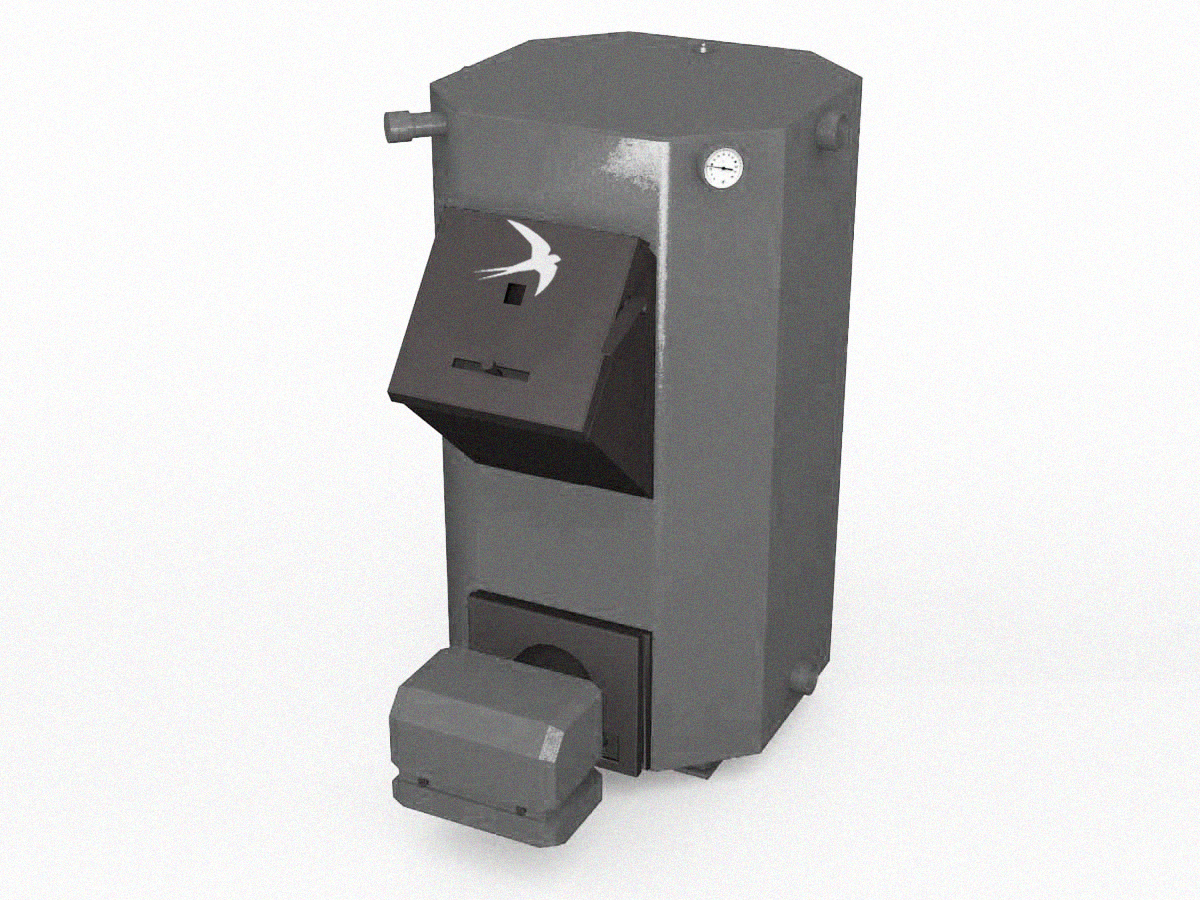

Влаштування котла з автоматичним пелетним пальником показано на рис.(а).
Встановлення пелетного пальника з бункером здійснюється відповідно до посібника з експлуатації, що додається до них. Для роботи на природному газі замість розпалювальних дверцят і заслінки-відбійника встановлюється котловий автоматичний дутий газовий пальник.
Влаштування котла з автоматичним газовим пальником показано на рис. (Б).
Встановлення газового пальника здійснюється відповідно до посібника з експлуатації, що додається до нього. На котлі передбачено встановлення регулятора горіння з приєднувальним різьбленням G%". Встановлення регулятора горіння на котел показано на мал. нижче.
Для безпечної та безаварійної роботи котла в малооб'ємній системі опалення або системі, виконаній полімерними трубопроводами, необхідно використовувати узгоджувальний пристрій – гідророзділювач. Схема установки гідророзділювача показано на рис. нижче.

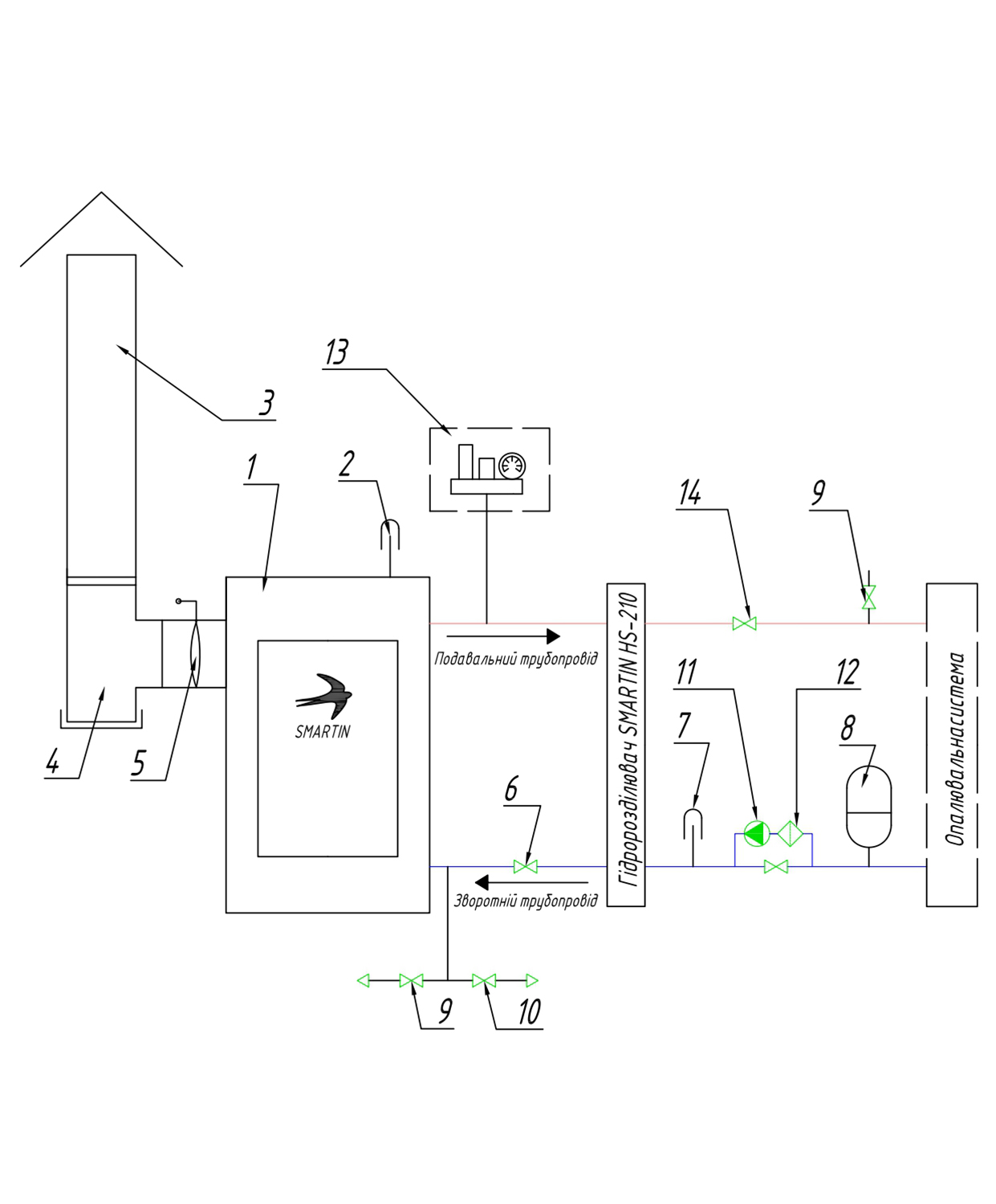

Схема підключення котла до закритої системи із примусовою циркуляцією через гідравлічний роздільник:
- Котел
- Вбудований термометр на подачі
- Димохід
- Трійник-ревізія
- Шибер поворотний
- Кран обратки
- Термометр обратки
- Бак розширювальний
- Кран підживлення системи
- Кран дренажу
- Насос
- Фільтр сітчастий
- Група безпеки
- Кран подачі
Установка гідророзділювача здійснюється відповідно до посібника з експлуатації, що додається до нього.
Для підключення до системи димовідведення рекомендується використовувати сертифіковані труби(докладніше – у розділі «Монтаж котла та димоходу»).
