Влаштування котлів SMARTIN 15, 26, працюючих на твердому паливі (Рис. 1)
Рис.1. Котел «SMARTIN»
- Корпус
- Трубний колектор
- Патрубок димозбірника
- Водяна сорочка(проміжок)
- Патрубок «обратки»
- Патрубок «подачі»
- Патрубок регулятора горіння
- Патрубок термометра
- Дверцята завантажувальні
- Дверцята розтоплювальні
- Опора колосника
- Чавунний колосник
- Заслінка - відбійник
- Шибер внутрішнього димообігу
- Заглушка
- Блок ТЕН
- Термометр
- Ящик зольника
- Різьблення групи безпеки
- Оглядове вікно
- Ручка регулювання вторинного повітря
- Поворотна стулка
- Регулювальний гвинт
- Відбивач

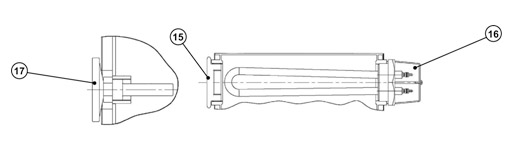

Рис 2. Встановлення термометра і блоку ТЕНів.
Рис 3. Встановлення регулятора серії АТА 200 на котел
Влаштування котла: корпус (1), трубний колектор (2), патрубок димозбірника (3), водяна сорочка (4), штуцери з внутрішнім трубним різьбленням: (5) G 11/2" - «обратки», (6) G 11/2” – «подачі» встановлення блоку ТЕН або заглушки- G I1/2", (7) G 3/4" - встановлення автоматичного регулятора горіння ESBE АТА102 (додаткова опція), (8) G 3/4" встановлення термометра біметалічного, дверцята завантажувальні(9), дверцята топочні(10), опора колосника (11), чавунний колосник (12), заслінка-відбійник (13), шибер внутрішнього димообігу (14), заглушка G 11/2"(15), блок ТЕН (16), термометр (17), ящик зольника (18), різьблення для встановлення групи безпеки G 11/2" (19). Двері мають коробчату конструкцію зі встановленим по периметру для герметичності кремнеземним шнуром.
Дверцята завантажувальні (9) призначені для: завантаження палива; контроля процесу горіння через спеціальне оглядове вікно(20); подачі повітря для верхнього горіння та допалу газу в ковпаку та забезпечення прочищення трубної решітки та стінок котла від нальоту сажі. На дверцятах є регулювальна ручка(21) засувки подачі вторинного повітря для верхнього горіння та допалювання газів. Повітря додатково охолоджує завантажувальні дверцята.
Дверцята топочні (10) призначені для розпалювання першої закладки дров, регулювання подачі повітря, забезпечує доступ до ящика зольника (18) і можливість шуровки вугілля. Для регулювання подачі повітря в дверцята є вікно, що зачиняється поворотною стулкою(22). Ступінь відкриття стулки регулюється вручну гвинтом (23) або за допомогою ланцюжка, прикріпленого до автоматичного регулятора горіння. Відбивач (24), встановлений на дверцята, захищає його від жару.
Опора колосника (11) забезпечує зручне поздовжнє розміщення чугунного колосника (12). На верхній горизонтальній поверхні опори є два отвори для встановлення та фіксації в закритому положенні поворотної заслінки-відбійника(13), що запобігає просипанню завантаження вугілля, що горить.
Шибер внутрішнього димообігу(14) встановлюється горизонтально на труби колектора нижче патрубка димозбірника (3) та призначений забезпечити надходження димових газів в ковпак, для максимальної теплопередачі температури газів до поверхонь трубного колектора (2). Швидкознімна конструкція шибера полегшує чищення топки котла від сажі.
Блок ТЕН (16) встановлюється на штуцер G 11/2"(6) навпроти «подачі» і призначений для підтримки температури теплоносія від електричної енергії. Керування блоком ТЕН може вестись вручну або від пульта керування. Зовнішні поверхні котла покриті особливим теплоізолюючим шаром-покриттям VARMEX (25), захищаючим як людей від опіків, так і сам котел від корозії. По теплоізолюючому покриттю котел пофарбований спеціальною фарбою(24), ща надає відтінок.
Горіння палива відбувається у топці всередині корпусу (1). Повітря потрапляє у зону горіння через колосник (12), отвори заслінки-відбійника (13), засувку верхнього горіння – допалювання газів. Кількість повітря регулюється стулкою (22), положення якої керується гвинтом (23) або автоматичним регулятором горіння. На завантажувальній дверці (9) відкривається засувка подачі вторинного повітря (21) для допалювання вихідних газів та для верхнього горіння палива. Топка має форму циліндра максимально розвинені поверхні теплообміну з усіх стінок, стелі, частини дна та поперечних теплообмінних труб. Розжарені топкові гази здійснюють оберт навколо шибера внутрішнього димообігу (14), в результаті чого здійснюється теплознімання з кожної труби трубної решітки.
У конструкції котла передбачена установка блоку (16) із трьох ТЕН. Він може бути використаний для нагрівання води в системі опалення як при горінні палива в котлі, так і самостійно. Кожен ТЕН у блоці підключений окремо до мережі 220В, що дозволяє дискретно регулювати потужність електричного нагріву.
Підключення котла до мережі опалення здійснюється як з правого боку, так і з лівого. Для цього на котлі є різьбові штуцери G 11/2" (5) і заглушка для відключення невикористовуваної "Зворотки", в один із двох штуцерів "Подачі" G 11/2" встановлюється блок ТЕН.
З лівого боку котла передбачено різьблення для встановлення автоматичного регулятора горіння (додаткова опція). Його установка показана на малюнку 3. На гвинт регулювання положення стулки (23) зафіксувати положення ланцюжка регулятора. Довжину ланцюжка визначити при нагріванні теплоносія до заданої на регуляторі температури. При цьому при натягнутому ланцюжку стулка повинна закритися повністю і горіння перейде в режим тління.
Принцип роботи
Принцип дії котла заснований на передачі теплової енергії, що вивільняється під час спалювання палива, теплоносію - воді. В результаті горіння поверхні труб, стінки, кришка і, частково, дно топки і нагріваються, і передають тепло теплоносію, що циркулює у водяній сорочці та всередині труб. Вода-обратка потрапляє в котел через штуцер (5) у нижній частині бічної стінки, трубної решітки і виходить через штуцер (6) подачі у верхній частині котла.
Засоби вимірювання та приладдя
Котел оснащений засобом вимірювання температури (8) термометром ТБ-63, довжина 50 мм, діапазон вимірювання 0...120°С. Місце встановлення – на бічній стінці на різьбленні G3/4.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Характеристики котлів стандартної комплектації
| Модель котла | SMARTIN-15 | SMARTIN-26 |
| Теплопродуктивність, кВт | 15 | 26 |
| ККД,%, (+3 - 5%) | 85 | 85 |
| Робочий тиск води в котлі*, МПа (кг/см2), не більше ніж | 0,3(3) | 0,3(3) |
| Площа опалювальних приміщень висотою до 2,7м, м2 | 150 | 260 |
| Максимальна температура води на виході, °С | 95 | 95 |
| Номінальна температура оборотної води на вході в котел, *С | 30-80 | 30-80 |
| Приєднувальна різьба штуцерів для підводу та відводу води | G 1 1/2" | G 1 1/2" |
| Діаметр димоходу, мм | 150 | 150 |
| Потужність блоку ТЕНів, кВт | 3x2=6 3x3=9 | 3x2=6 3x3=9 |
| Напруга живлення ТЕНів, В | 220, 380 | 220, 380 |
| Об'єм теплоносія, л | 59 | 76 |
| Об'ем топки, л | 78 | 104 |
| Габаритні розміри котла, мм | ||
| — глубина | 680 | 680 |
| — ширина | 530 | 530 |
| — висота | 800 | 1100 |
| Маса котла, кг, не більше ніж | 91 | 106 |
Примітка: * Рекомендована температура води після виходу котла в режим. При зниженні температури відбувається інтенсивне осідання сажі на внутрішніх поверхнях топки. У разі підвищення температури виникає небезпека закипання води в котлі.
