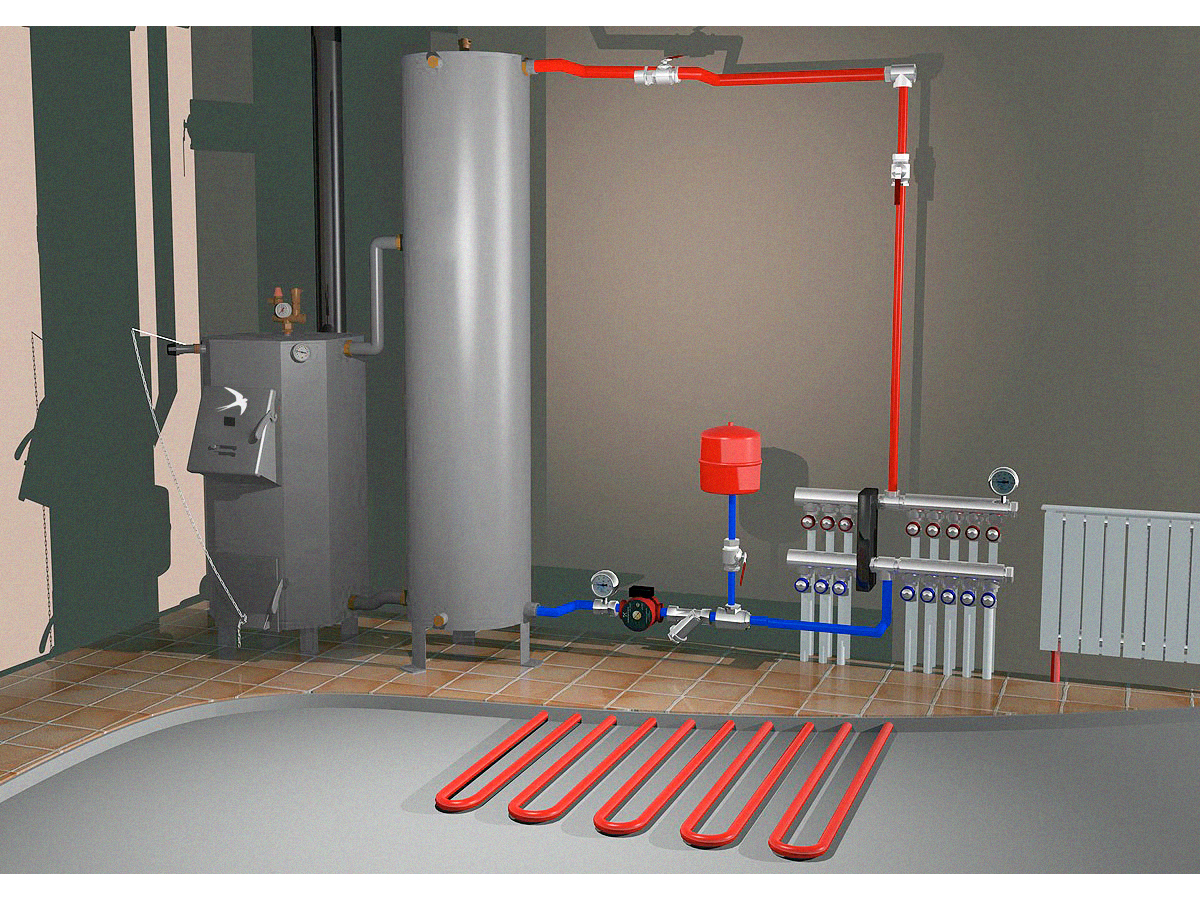

Влаштування котлів SMARTIN 15, 26, що працюють на твердому паливі (Мал. 1).
Влаштування котла: корпус (1), трубний колектор (2), патрубок димозбірника (3), водяна сорочка (4), штуцери з внутрішнім трубним різьбленням: (5) G 11/2" - «обратки», (6) G 11 /2” – «подачі» установки блоку ТЕН або заглушки- G I1/2", (7) G 3/4" - установки автоматичного регулятора горіння ESBE АТА102 (додаткова опція), (8) G 3/4" установки термометра біметалічного , двері завантажувальні (9), двері розсувні (10), опора колосника (11), чавунний колосник (12), заслінка-відбійник (13), шибер внутрішнього димообігу (14), заглушка G 11/2"(15), блок ТЕН (16), термометр (17), ящик зольника (18), різьблення для встановлення групи безпеки G 11/2" (19). Двері мають коробчату конструкцію із встановленим по периметру для герметичності кремнеземним шнуром.
Дверцята завантажувальні (9) призначені для: завантаження палива; контролю процесу горіння через спеціальне оглядове вікно (20); подачі повітря для верхнього горіння та допалу газу в ковпаку та забезпечення прочищення трубної решітки та стінок котла від нальоту сажі. На дверцятах є регулювальна ручка (21) засувки подачі вторинного повітря для верхнього горіння та допалювання газів. Повітря додатково охолоджує завантажувальні дверцята.
Дверцята розтопочні (10) призначені для розпалювання першої закладки дров, регулювання подачі повітря, забезпечує доступ до ящика зольника (18) і можливість шуровки вугілля. Для регулювання подачі повітря у дверцятах є вікно, що закривається поворотною стулкою (22). Ступінь відкриття стулки регулюється вручну гвинтом (23) або за допомогою ланцюжка, прикріпленого до автоматичного регулятора горіння. Відбивач (24), встановлений на двері, захищає її від жару.
Опора колосника (11) забезпечує зручне поздовжнє розміщення чавунного колосника (12). На верхній горизонтальній поверхні опори є два отвори для встановлення та фіксації в закритому положенні поворотної заслінки-відбійника (13), що запобігає просипанню завантажувано вугілля, що горить.
Шибер внутрішнього димообігу (14) встановлюється горизонтально на труби колектора нижче патрубка димозбірника (3) і призначений, щоб забезпечити надходження димових газів у ковпак для максимальної теплопередачі температури газів до поверхонь трубного колектора (2). Швидкознімна конструкція шиберу полегшує чищення топки котла від сажі.
Блок ТЕН (16) встановлюється на штуцер G 11/2"(6) навпроти "подачі" і призначений для підтримки температури теплоносія від електричної енергії. Управління блоком ТЕН може вестися вручну або від пульта управління. Зовнішні поверхні котла покриті особливим теплоізолюючим шаром-покриттям VARMEX (25), що забезпечує як людей від опіків, так і котел від корозії. По теплоізолюючому покриттю котел пофарбований спеціальною фарбою (24), що надає відтінку.

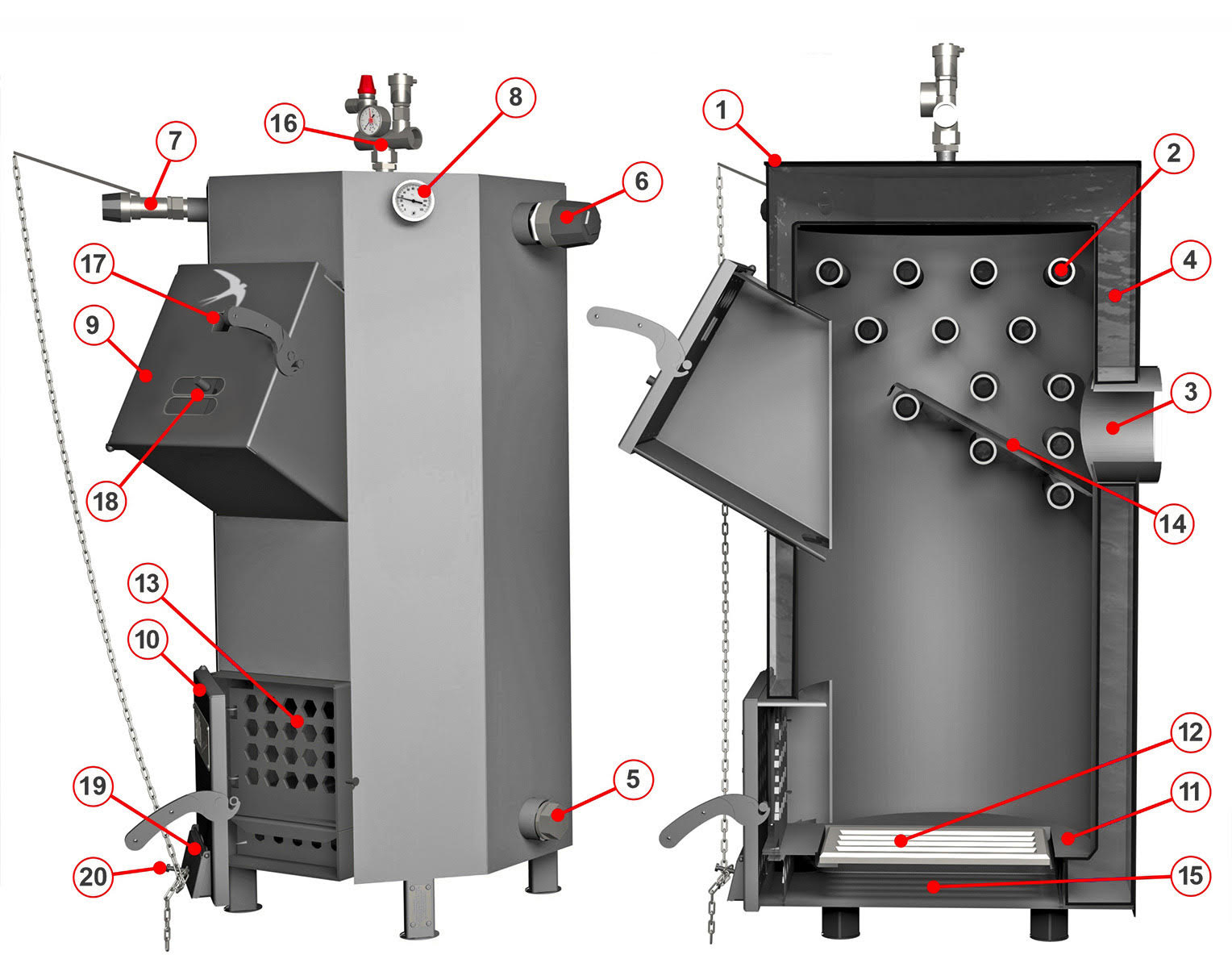

Рис.1. Котел «SMARTIN»:
- Корпус
- Трубний колектор
- Патрубок димозбірника
- Водяна сорочка
- Патрубок «обратки»
- Патрубок «подачі»
- Патрубок регулятора горіння
- Патрубок термометра
- Дверцята завантажувальні
- Дверцята розтопочні
- Опора колосника
- Чавунний колосник
- Заслінка - відбійник
- Шибер внутрішнього димообігу
- Заглушка
- Блок ТЕН
- Термометр
- Ящик зольника
- Різьблення групи безпеки
- Оглядове вікно
- Ручка регулювання вторинного повітря
- Поворотна стулка
- Регулювальний гвинт
- Відбивач
