Для работы на пеллетном топливе вместо растопочной дверцы, колосника, съёмной опоры колосника, ящика зольника и заслонки- отбойника устанавливается пеллетная горелка отечественного производства, смонтированная на дверке. На верхнюю крышку котла устанавливается бункер пеллетной горелки с дозирующим устройством.
Устройство котла с автоматической пеллетной горелкой показано на рис. (а).
Установка пеллетной горелки с бункером производится в соответствии с прилагаемым к ним руководством по эксплуатации.
Для работы на природном газе вместо растопочной дверцы и заслонки- отбойника устанавливается котловая автоматическая дутьевая газовая горелка.
Устройство котла с автоматической газовой горелкой показано на рис. (б).
Установка газовой горелки производится в соответствии с прилагаемым к ней руководством по эксплуатации.
На котле предусмотрена установка регулятора горения с присоединительной резьбой G%". Установка регулятора горения на котел показана на рис. ниже.
Для безопасной и безаварийной работы котла в малообъемной системе отопления или системе, выполненной полимерными трубопроводами, необходимо использовать согласующее устройство — гидроразделитель.
Схема установки гидроразделителя показана на рис. ниже.

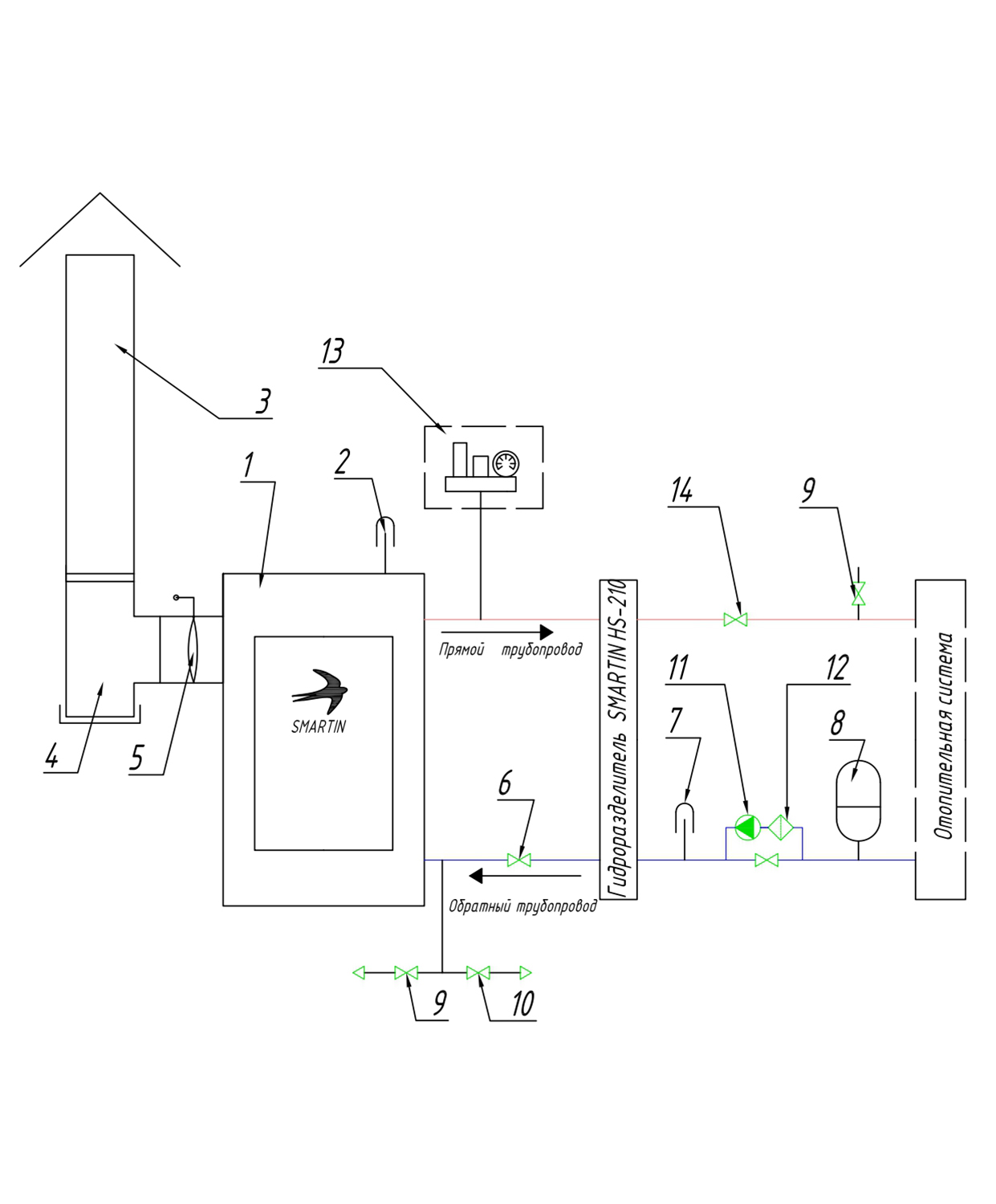

Схема подключения котла к закрытой системе с принудительной циркуляцией через гидравлический разделитель:
- Котёл
- Встроеный термометр на подаче
- Дымоход
- Тройник-ревизия
- Шибер поворотный
- Кран обратки
- Термометр обратки
- Бак расширительный
- Кран подпитки системы
- Кран дренажа
- Насос
- Фильтр сетчатый
- Группа безопасности
- Кран подачи
Установка гидроразделителя производится в соответствии с прилагаемым к нему руководством по эксплуатации.
Для подключения к системе дымоотведения рекомендуется использовать сертифицированные трубы(подробнее — в разделе «Монтаж котла и дымохода»).
